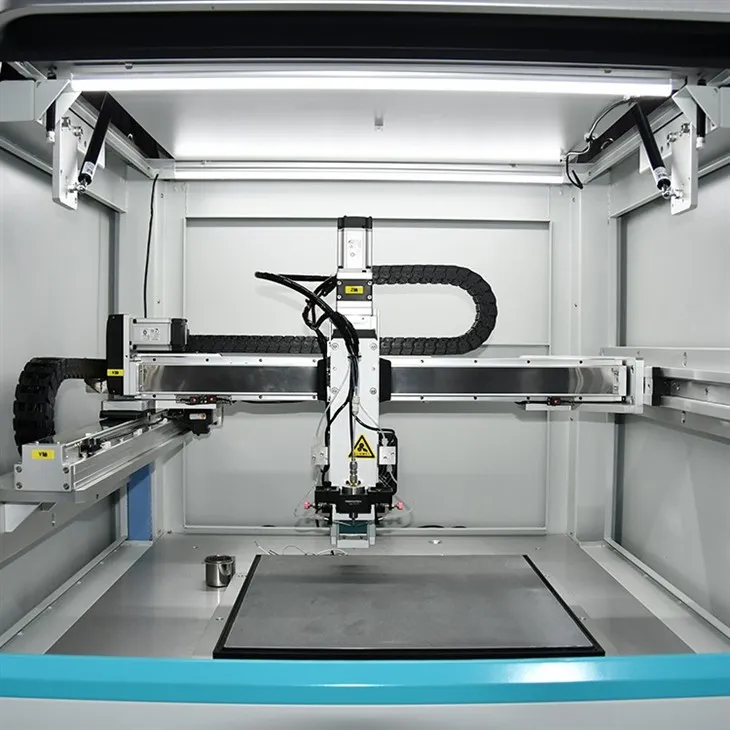

Poliimidni i fotootporni ultrazvučni sistem za premazivanje sa mikro mlaznicom

Ultrazvučni sistem za raspršivanje je dokazano pogodan za različite primjene koje zahtijevaju ujednačene, ponovljive fotorezistne ili poliimidne filmske prevlake, te je jednostavan, ekonomičan i ponovljiv proces fotootpornog i poliimidnog premaza.
Uobičajene primjene poliimidnih i fotootpornih ultrazvučnih premaza uključuju, ali nisu ograničene na MEMS, sočiva, mikrofluidne uređaje, mikroelektroniku i filtere. Sistemi premaza su sposobni za premazivanje ravnih i 3D podloga, obično uključujući silikonske čipove, staklo, keramiku i metale.

Ultrazvučna mlaznica je uređaj za podešavanje zasnovan na specifičnoj frekvencijskoj rezonanciji. Njihova maksimalna dužina i prečnik su obrnuto proporcionalni rezonantnoj frekvenciji, sa frekvencijskim opsegom između 25 i 120 kHz; Odnosno, što je viša ultrazvučna frekvencija, to je pretvarač manji, a srednja veličina kapljice stvorena atomizacijom mlaznice će se također smanjiti.

Ultrazvučna mlaznica se sastoji od nekoliko dijelova. Pogonska komponenta uključuje par piezoelektričnih pretvarača koji pretvaraju električnu energiju u mehaničko kretanje. Visokofrekventno napajanje dolazi iz zasebnog generatora koji se može zaključati na rezonantnu frekvenciju mlaznice. Pretvornik se nalazi između dva titanijumska cilindra, koji pojačavaju vibracijsko kretanje pretvarača kako bi maksimizirali njegov učinak na površinu atomizacije. Odabrali smo titanij kao materijal jer ima visoku vlačnu čvrstoću, dobra akustična svojstva i odličnu otpornost na koroziju.

Tečnost se transportuje do površine atomizacije kroz kanal velikog-prečnika duž cele dužine mlaznice. Kada tečnost dođe do površine atomizacije, naići će na vibracije velike amplitude koje je razbijaju na male kapljice koje se kreću malim brzinama (manjim od 3 inča/sekundi). Da bi se postigao ovaj efekat, snaga aplikacije se mora držati unutar relativno uskog prozora. Preniska snaga će dovesti do toga da mlaznica odustane od rada, tj. atomizacija sada neće doći; Ako je električna energija previsoka, tečnost će se razbiti na masivne komade, što više nije prikladno za raspršivanje spreja. Obično, električna energija mlaznice varira između 1 i 15 vati ovisno o preciznom grafikonu i domovima raspršene tekućine.
